液晶屏不良的分析和解决方案

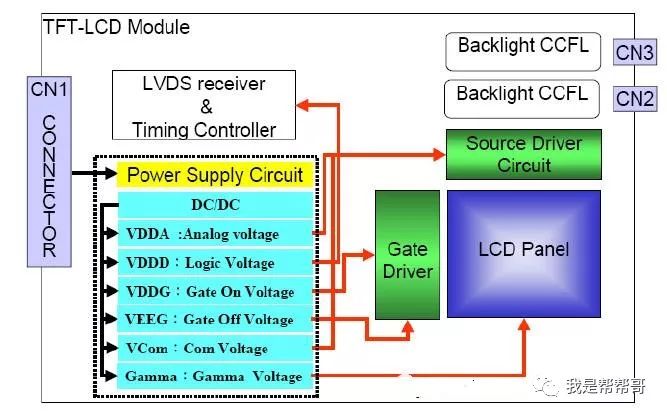

液晶屏工作原理图：

Vin:PWB输入电压(12V)

   VDD：ASIC、S-IC、G-IC驱动电(3.3V)

   VGH：TFT元件导通电压(~30V)

   VGL：TFT元件关断电压(~-6V)

   VAA：阶调控制电压(~17V)

   VCOM：液晶翻转基准电压(~7V)

Vin、VDD、VAA故障后画面无图

VGH、VGL故障后画面异常或画面切换缓慢

Vcom故障后画面偏淡或是画面闪烁

液晶类故障

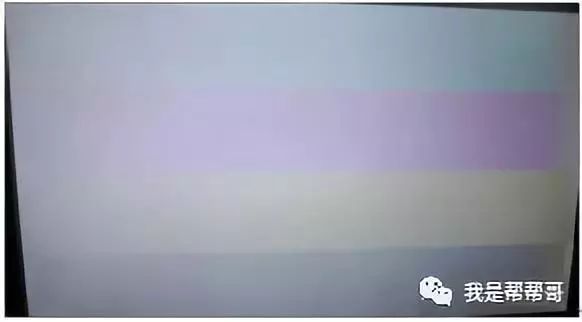

画面色彩缺失：

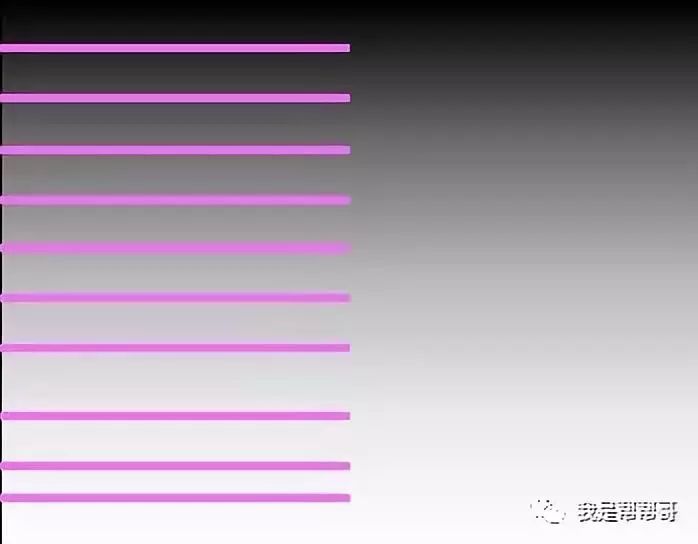

现象：画面缺色，或是阶调画面下有R/G/B彩色条纹

分析：

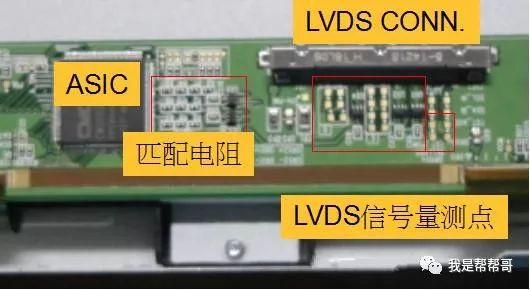

1、外观确认LVDS匹配电阻是否完好。

2、确认LVDS connector是否OK，可轻压LVDS cable线，若画面变化或OK，则为LVDS conn.不良。

3、以上都OK的话，测量LVDS电压值，正常情况下，LVDS信号对Rx+/RX-电压值约为1.2V左右，RX+/RX-差值约200mV；同时可测量LVDS信号对地电阻以及LVDS信号对之间电阻（100欧）；这些值出现一处异常的话，可试着更换ASIC。

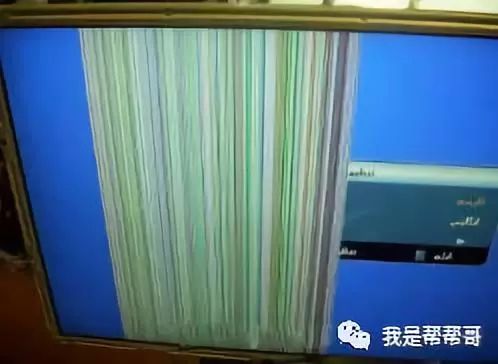

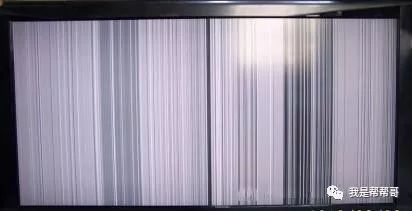

花屏：

现象：画面出现满屏竖状条纹（非前页阶调条纹），多数状况画面不可切换

分析：

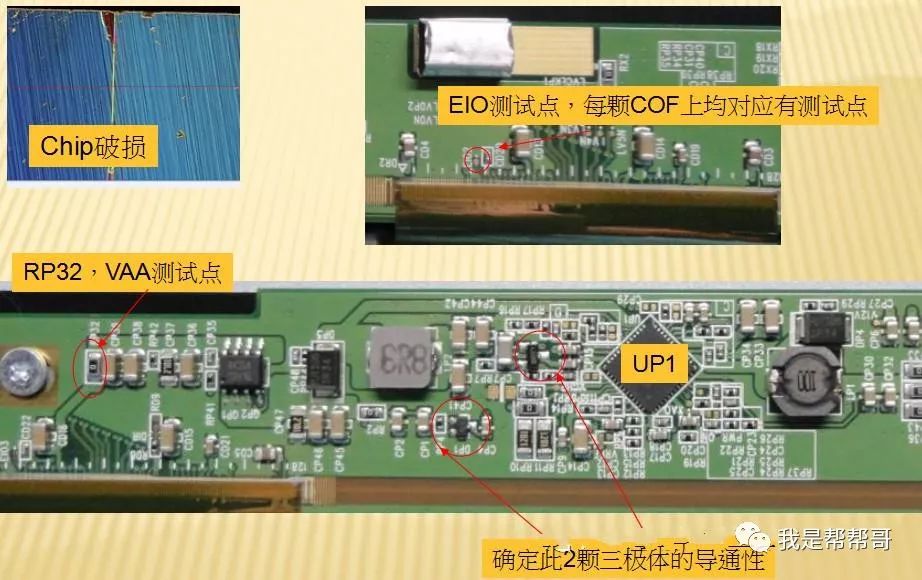

1、确认X侧COF是否有相较正常温度发烫，确认是否有断裂或是磨损裂痕，COF是否有烧焦痕迹。

2、确认VAA是否正常（正常约17V），若异常，可断开RP32，确认是DC/DC回路或是X侧 COF引起异常：断开RP32，VAA正常，则为COF不良，须换CO；COF可逐颗断开确定是哪颗NG断开RP32，VAA NG，可试着换UP1；同时可确认其周围三极管导通性是否OK。

4、确定EIO是否OK（正常为0.03V），若无可试着换ASIC

5、确定gate IC是否OK，COG-IC背面有信号测试点，可刮开绿漆进行测量确认；或是从G3开始半边切割COF，若是gate-IC问题，可确认出使哪颗IC故障，gate IC故障的确认仅供有兴趣时分析用，此方法不做推荐。

阶调不良：

现象：在阶调画面下出现阶调断层，或画面某些阶调NG

分析：

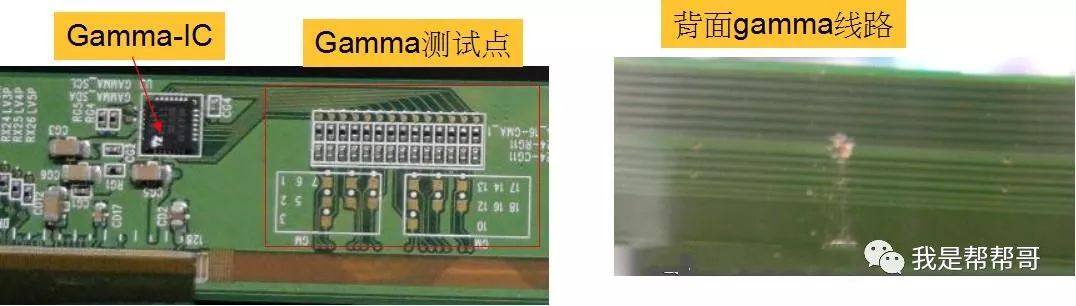

1、测量GM1~GM14，值从大到小排列，一般NG情况下会出现某个gamma值

异常，试着更换gamma-IC;

2、看PWB背面gamma线路是否有损伤；

3、如以上都OK，则须试着换 COF，可逐颗断开COF，确定是哪颗

      IC NG。

一半画面异常：

现象：左右1/2画面画异

分析：

因RSDS传输基本上都采用双通道方式，所以分析只需要对RSDS回路进行

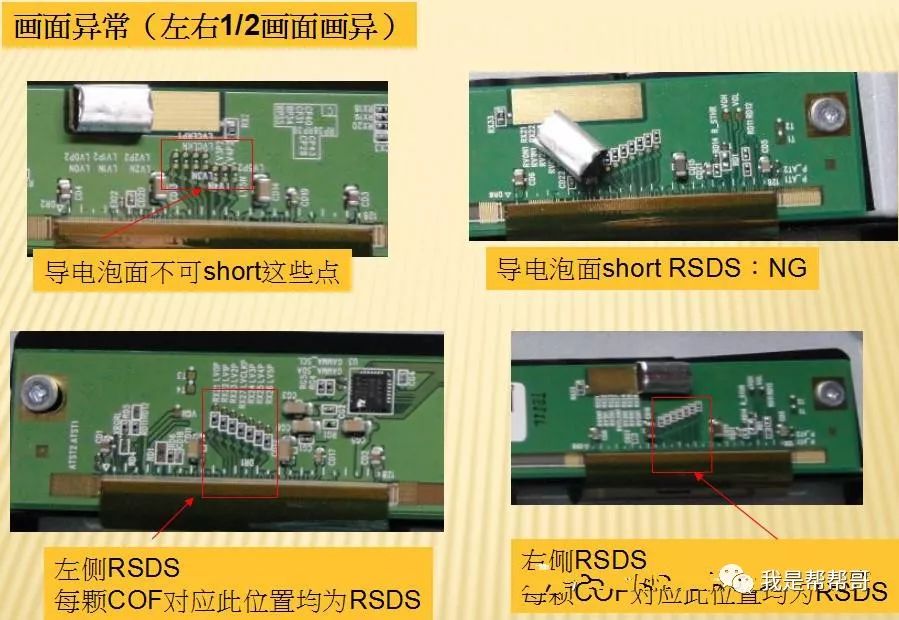

1、确认导电泡棉是否短路RSDS

2、确认X-COF是否有压屏不良

3、确认RSDS值是否正确，正常RSDS约1.2V左右，信号对差值约200mV；同时可确认RSDS信号对间电阻（正常100或50欧姆）以及RSDS对地电阻；测量电压若NG，确认ASIC以及X-COF是否有发烫状况。

注：左半边画异确认S1 RSDS；右半边画异确认S8 RSDS

4、一般情况下，ASIC失效居多，可先试换ASIC；

5、若仍NG，从第中间颗或者最后颗 COF拆起，RSDS电压值恢复正常即为当前颗。

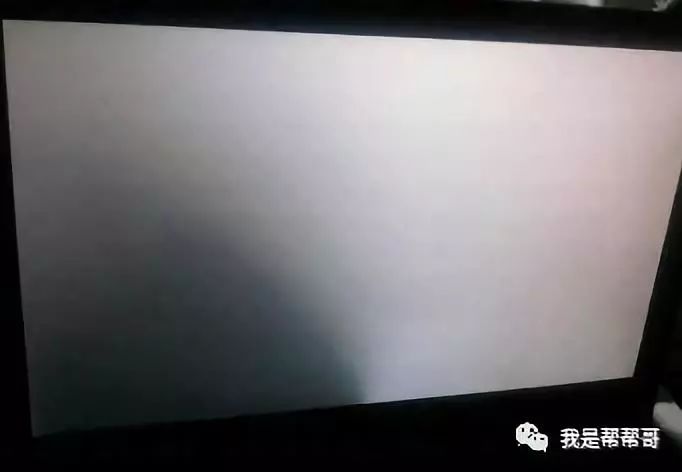

颜色泛白：

现象：画面可正常切换，但全画面颜色泛白/偏色

分析：

1、调整VR旋钮，看是否可调以及画面是否变化，同时确认VCOM值（约7V左右）， 若NG，更换VR旋钮

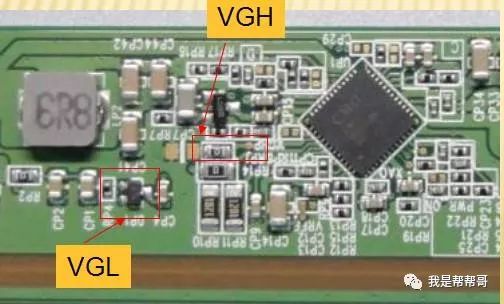

2、确认VGH/VGL电压（VGH约30V左右，VGL约-6V左右），并确认是DC/DC回路NG还是COF-IC NG；断开VGH、VGL相应的电阻可判断是DC/DC问题还是COF-IC问题。若是DC/DC NG，试换UP1或确认相应三极管是否OK

3、若随视角画面泛白明显变化，且1、2条确认都OK，可基本判定偏光板NG或是 CELL NG。

画面切换缓慢：

现象：画面颜色偏暗，可切换画面，但画面转换慢

分析：

1、确认X1是否OK。

2、确认CELL source往gate侧走线WOA是否有断开。

3、确认gate IC是否OK。COG-IC背面有信号测试点，可刮开绿漆进行测量确认；或是从G3开始半边切割COF，若是gate-IC问题，可确认出使哪颗IC故障，

gate IC故障的确认仅供有兴趣时分析用，此方法不做推荐。

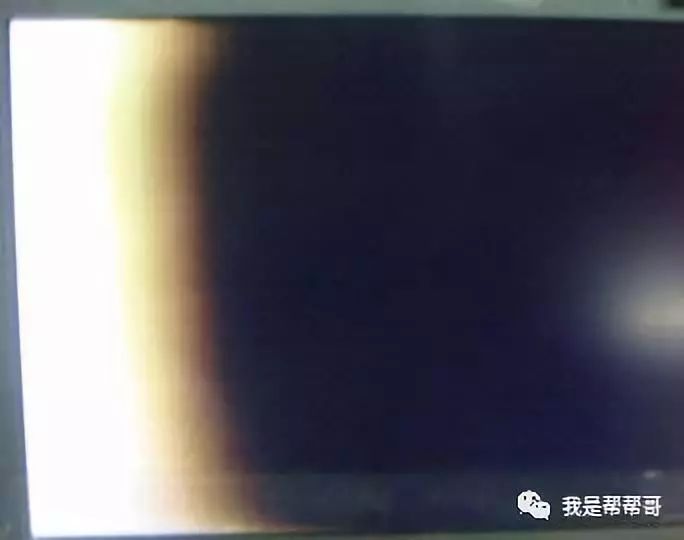

黑屏：

现象：背光亮，面板黑屏

分析：

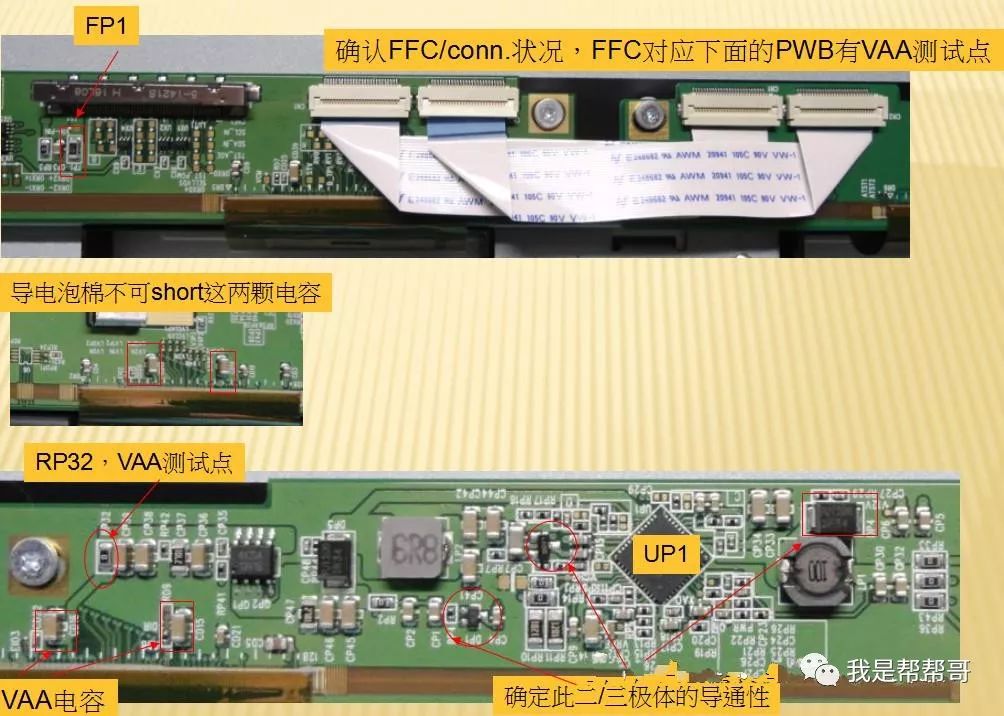

1、确认导电泡棉是否歪斜，短路VAA电容（贴导电泡棉机型）

2、确认是否有12V输入，若无，确认connector是否OK，以及确认12V电压对地电阻值；若conn. NG，换conn.；若12V对地短路，断开FP1确定短路回路。

2、确认FP1是否open；open则换fuse；如此机型12V附件有反向二极体，确认此二极体导通状况，确认是否有烧毁。

3、确认VAA是否OK，对于L/R板机型，拆除FFC后再确认画面可切换或是VAA是否正常：

      若VAA变正常：

       A、确认FFC是否有pin针短路，确认FFC connector是否有pin针短路。

       B、确认R板VAA测试点VAA对地电阻（一般都会短路），断开后面3颗COF对应对应的电容，再确认VAA对地电阻，若OK，更换电容，若NG，更换COF。若VAA仍NG，则所有机型一样，确认DC/DC回路。

4、确认DC/DC回路中二极体、三极管导通性是否OK，NG的话换相应的元件。

5、断开RP32，确认VAA，若NG，试着换PWM-IC（一般情况下会换好，若仍NG，试着换一下gamma-IC或是对应VAA的几个大电容（一般情况下较少发生，此种情况一般伴随VAA对地短路）。

6、断开RP32，若VAA正常，则量测RP32另一端的对地电阻，若对地短路，试着拆下每颗COF所对应的电容，若OK，换电容即可；若仍NG，只能换COF

7、若VAA一开始就正常，一般情况下控制型号可能会有问题（可量测EIO），试着换ASIC。

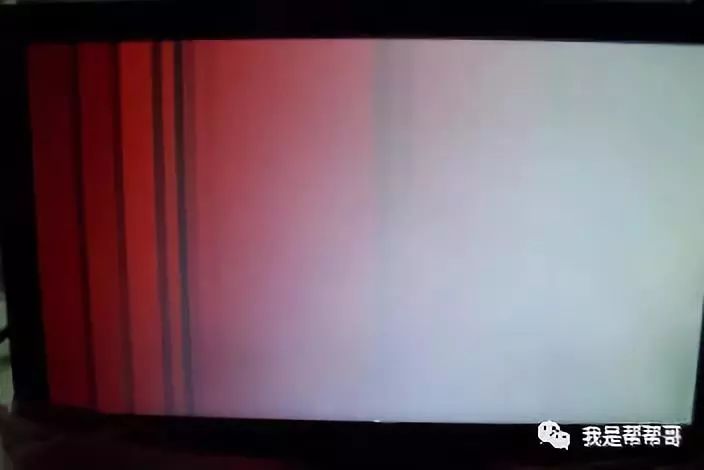

竖带、竖线：

现象：全画面下出现竖带

分析：

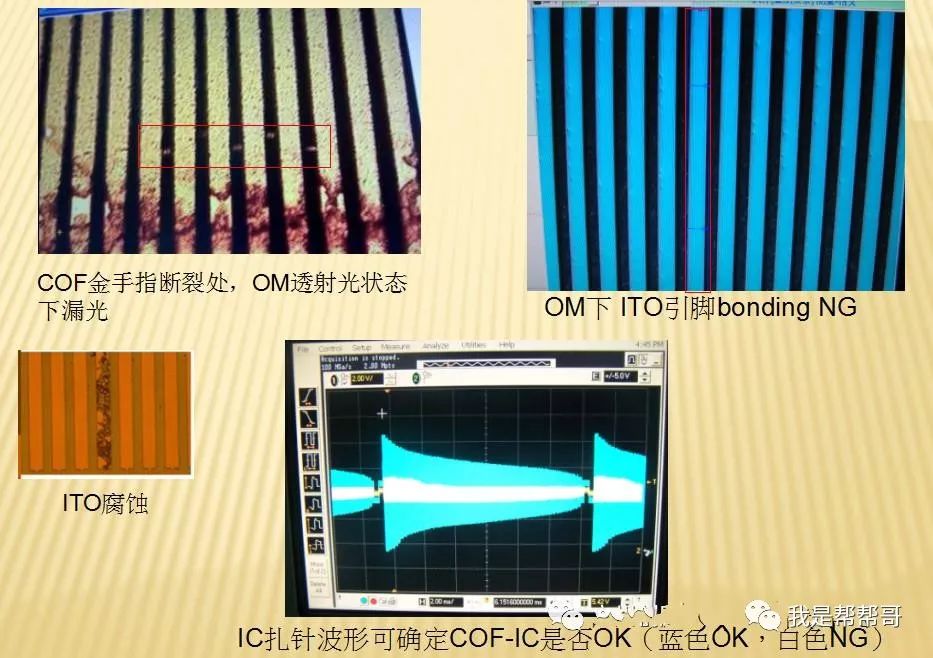

1、按压COF 处，画面是否变化，以确定是否OK。

2、确认COF是否发烫或损伤此须换COF，需要压屏设备。

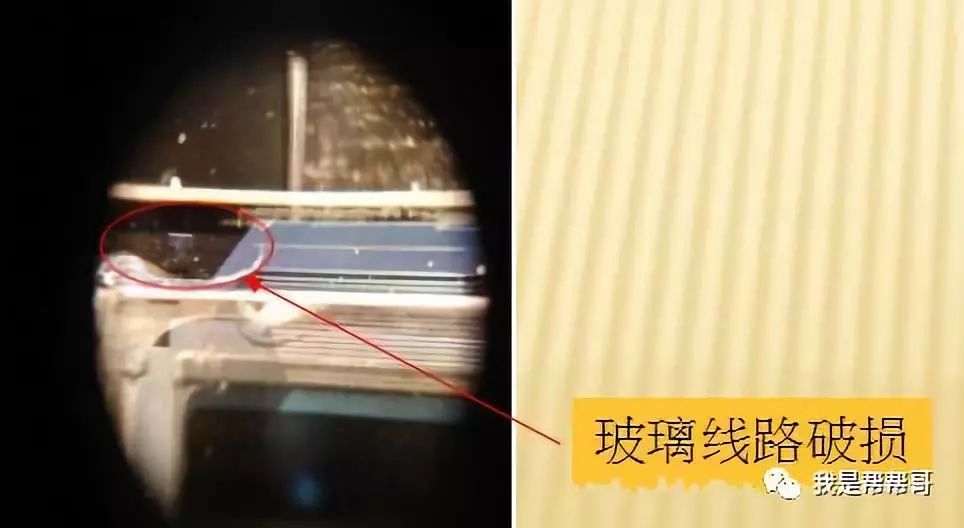

3、晃动模组，竖线可消失或再现，多为COF引脚折损，OM下应可找到折痕。4、按压面板玻璃侧，竖线可消失或再现，多为接触不良，OM下应可找到接触不良处。

5、若按压无变化，可在OM下确认ITO是否有损伤，或是扎针COF对应引脚信号波形。

背光类故障

点即灭：

现象：背光不亮，或一闪即灭

分析：

1、先换电源板、inverter，确定是屏本身问题。

2、外观看灯管线、插头是否OK，特别看插头是否有烧焦、发黄。

3、拆背光，确认是灯座、灯管状况。

4、以上拆解判断基本上可解决市场上点即灭不良，如实在看不出来，直接换灯管（点灯瞬间看哪根灯管不亮）

背光暗带：

背光不良/暗区：

现象：背光不亮或一闪即灭；或背光点亮后，出现屏沿前壳边缘区块发暗。

分析：

1、先换电源板确定是屏本身问题。

2、外观看灯条线，先确定灯条线无问题。

3、拆解背光，确认灯条线是否有破皮短路，灯条线插头是否有插座完全结合，pin针是否歪斜/脱落，connector是否脱落，LED灯珠是否发黑击伤。

4、市场故障基本由以上原因造成，若外观无故障，可交叉灯条，确认现象是否随灯条走，或者测量灯条电压以及各灯珠间的导通状况。
